변압기 카탈로그 살펴보기

  • 고효율 주상 변압기 [내염형]

    제품사진

    제품개요

    한전 배선선로 22.9kV-y 3상 4선식 다중접지 계통에
    사용하는 단상의 규소강판 철심을 적용한
    고효율 주상변압기입니다.

    특징

    • 전력손실 최소화 (부하, 무부하의 저감) 특성을 반영한 고효율 주상변압기
    • 높은 온도상승 한도 및 슬림형 설계로 방열기가 필요없는 구조 (100kVA 이하)
    • 난연유(식물유)를 적용한 친환경 제품

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    유형외함용량 (kVA)효율 (100%)전압 변동률 (%)무부하 전류 (%)무부하손 (W)부하손 (W-100% 부하)치수 W / D / H (mm)중량 (kg)
    일반강판(스틸)3098.71 이상1.5 이하1.0 이하62 이하327 이하480(W)/610(D)/
    1,160(H)    		235
    5098.83 이상1.4 이하0.8 이하89 이하501 이하595(W)/660(D)/
    1,210(H)    		310
    7598.92 이상1.4 이하0.8 이하132 이하681 이하595(W)/720(D)/
    1,240(H)    		380
    10098.99 이상1.3 이하0.7 이하165 이하851 이하645(W)/730(D)/
    1,260(H)    		450
    내염형스테인리스3098.71 이상1.5 이하1.0 이하62 이하327 이하480(W)/610(D)/
    1,160(H)    		230
    5098.83 이상1.4 이하0.8 이하89 이하501 이하595(W)/660(D)/
    1,220(H)    		305
    7598.92 이상1.4 이하0.8 이하132 이하681 이하595(W)/720(D)/
    1,250(H)    		370
    10098.99 이상1.3 이하0.7 이하165 이하851 이하645(W)/730(D)/
    1,270(H)    		435

  • 고효율 아몰퍼스 주상 변압기 [내염형]

    제품사진

    제품개요

    한전 배선선로 22.9kV-y 3상 4선식 다중접지 계통에 사용하며 방향성 규소강판 대신
    무부하 손실이 적은 아몰퍼스 철심을 적용한 아몰퍼스 주상변압기 입니다.

    한전 배선선로 22.9kV-y 3상 4선식 다중접지 계통에 사용하며 방향성 규소강판 대신 무부하 손실이 적은
    아몰퍼스 철심을 적용한 아몰퍼스 주상변압기 입니다.

    특징

    • 전력손실 최소화 (부하, 무부하의 저감) 특성을 반영한 고효율 주상변압기
    • 높은 온도상승 한도 및 슬림형 설계로 방열기가 필요없는 구조 (100kVA 이하)
    • 난연유(식물유)를 적용한 친환경 제품

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    유형외함용량 (kVA)효율 (100%)전압 변동률 (%)무부하 전류 (%)무부하손 (W)부하손 (W-100% 부하)치수 W / D / H (mm)중량 (kg)
    일반강판(스틸)1098.51 이상2.0 이하1.2 이하10141420(W)/550(D)/
    1,050(H)    		142
    2098.78 이상1.7 이하1.2 이하15230470(W)/600(D)/
    1,120(H)    		204
    3098.88 이상1.5 이하1.0 이하20309490(W)/660(D)/
    1,200(H)    		245
    5099.05 이상1.4 이하0.8 이하27498595(W)/660(D)/
    1,220(H)    		330
    7599.05 이상1.4 이하0.8 이하38678635(W)/720(D)/
    1,250(H)    		430
    10099.09 이상1.3 이하0.7 이하52754645(W)/730(D)/
    1,360(H)    		505
    16799.20 이상1.3 이하0.7 이하591,140820(W)/760(D)/
    1,280(H)    		515
    내염형스테인리스1098.51 이상2.0 이하1.2 이하10141420(W)/550(D)/
    1,050(H)    		138
    2098.78 이상1.7 이하1.2 이하15230470(W)/600(D)/
    1,120(H)    		198
    3098.88 이상1.5 이하1.0 이하20309490(W)/660(D)/
    1,200(H)    		225
    5098.96 이상1.4 이하0.8 이하27498595(W)/660(D)/
    1,220(H)    		315
    7599.05 이상1.4 이하0.8 이하38678635(W)/720(D)/
    1,250(H)    		420
    10099.20 이상1.3 이하0.7 이하52754645(W)/730(D)/
    1,360(H)    		500
    16798.70 이상1.3 이하0.7 이하591,140820(W)/760(D)/
    1,280(H)    		515

  • PAD 지상 변압기

    제품사진

    제품개요

    지하 케이블로 송전되는 도심, 학교, 공장지대 등 지상에 설치되어 전원부의 외부 노출이 없어
    안전하며 전기적 보호장치인 퓨즈를 구비하여 사고 우려가 적은 구조로 제작 되어 있습니다.

    특징

    • 전원부 보호됨
    • 안전장치 적용 (보호 퓨즈)
    • 소형화 및 경량화 되어 설치 용이함

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    상 (Φ)용량 (kVA)효율 (100%)전압 변동률 (%)무부하 전류 (%)무부하손 (W)부하손 (W-100% 부하)치수 W / D / H (mm)중량 (kg)
    1Φ5098.60 이상1.4 이하0.8 이하105 이하590 이하1,000(W)/1,000(D)/950(H)620
    10098.90 이상1.4 이하0.7 이하175 이하920 이하1,000(W)/1,000(D)/950(H)800
    20098.90 이상1.3 이하0.6 이하300 이하1,920 이하1,000(W)/1,400(D)/1,050(H)1,310
    3Φ7598.50 이상1.8 이하1.7 이하210 이하930 이하1,500(W)/1,000(D)/1,150(H)1,310
    15098.60 이상1.5 이하1.6 이하300 이하1,820 이하1,500(W)/1,100(D)/1,150(H)1,480
    30098.70 이상1.4 이하1.0 이하510 이하3,400 이하1,500(W)/1,100(D)/1,150(H)1,780
    50098.80 이상1.3 이하0.8 이하750 이하5,320 이하1,500(W)/1,250(D)/1,150(H)2,300

  • 배전용 변압기

    제품사진

    제품개요

    옥내/옥외 구분없이 사용 가능하며 절연유로 냉각시키는 변압기입니다.

    특징

    • Phase : 3Ø
    • Frequency : 60Hz,50Hz
    • Primary voltage : 22.9Kv
    • Secondary voltage : 220, 380, 440, 208y/127, 380y/220, 400y/230, 440y/254
    • TAP voltage : 23.9 – R22.9 – 21.9 – 20.9 – 19.9Kv
    • Vector : Ddo, Dyn11. etc.

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    용량 (kVA)여자 전류 (Io%)전압 변동률 (%)효율 (100%)효율 (50%)W (mm)D (mm)H (mm)
    2002.01.598.8099.1012708201390
    3002.01.598.9099.2013208701500
    5001.81.498.9099.2513709501500
    7501.71.399.0599.30142011201550
    10001.71.399.1099.35157011501730
    20001.51.199.2099.45203014502200
    25001.41.099.3099.50252015002460
    30001.31.099.3099.50255015002500

  • 몰드형 / 건식변압기

    제품사진

    제품개요

    변압기 철심의 원재료인 방향성 규소강판을 레이저 빔으로 가공, 분자구주인 자구를 미세하게 분할함으로써
    손실을 개선한 자구 미세화 전기강판을 사용한 저소음 고효율 몰드변압기입니다.

    변압기 철심의 원재료인 방향성 규소강판을 레이저 빔으로 가공,
    분자구주인 자구를 미세하게 분할함으로써 손실을 개선한
    자구 미세화 전기강판을 사용한 저소음 고효율 몰드변압기입니다.

    특징

    • Phase : 3Ø
    • Frequency : 60Hz,50Hz
    • Primary voltage : 22.9Kv
    • Secondary voltage : 220, 380, 440, 208y/127, 380y/220, 400y/230, 440y/254
    • TAP voltage : 23.9 – R22.9 – 21.9 – 20.9 – 19.9Kv
    • Vector : Ddo, Dyn11. etc.

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    용량 (kVA)여자 전류 (Io%)전압 변동률 (%)효율 (100%)W (mm)D (mm)H (mm)
    2005.52.099.012357901440
    3004.51.799.1013307951435
    5003.01.599.3013758401500
    7502.51.499.3014458401640
    10002.51.399.40166010201800
    20002.01.199.50207011502250
    25002.01.199.50220012502250
    30002.01.099.50237012502325

  • 전력용 변압기

    제품사진

    제품개요

    산업용/발전용 플랜트의 발전기에서 배전 시스템까지 전압을 조정해주고 전력을 공급하여 주는 변압기입니다.
    또한 송변전 계통 및 산업시설의 대전력 수용가에서 사용되고 있습니다.

    산업용/발전용 플랜트의 발전기에서 배전 시스템까지
    전압을 조정해주고 전력을 공급하여 주는 변압기입니다.
    또한 송변전 계통 및 산업시설의 대전력 수용가에서 사용되고 있습니다.

    특징

    • hase : 3Ø
    • Frequency : 60Hz,50Hz
    • Primary voltage : 22.9Kv
    • Secondary voltage : 6.6/3.3kV
    • TAP voltage : 23.9 – R22.9 – 21.9 – 20.9 – 19.9Kv
    • Vector : Ddo, Dyn11. etc.

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    용량 (kVA)여자 전류 (Io%)전압 변동률 (%)효율 (100%)W (mm)D (mm)H (mm)
    10004.51.398.4220019501700
    15004.51.2598.5260021002600
    20004.51.298.5290022002800
    25004.01.298.7310025002900
    30004.01.298.7310026003050
    50004.01.2198.9320030003100
    75003.51.099.1340034003300
    100003.51.099.2360038004000

  • 주상변압기용 폴리머 부싱 (1차, 2차)

    제품사진

    제품개요

    가공 배전선로 주상변압의 인입측(1차) 및 저압측(2차) 단자보호를 위해 사용되는 복합 폴리머 부싱입니다

    특징

    • 주상변압의 인입측 및 저압측 단자보호
    • 내충격성 우수
    • 누유현상 방지
    • 폴리머 재질의 고발수성
    • 경량으로 시공 편리

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위높음 (High)낮음 (Low)
    정격 전류 (Rated current)A40500
    재질 (Material)–자기(포셀린) / 실리콘포셀린-FRP / 실리콘
    상용 주파수 내전압 (건조) (Power frequency withstand voltage, dry)kV4215
    상용 주파수 내전압 (주수) (Power frequency withstand voltage, wet)kV3615
    뇌충격 내전압 (1.2 × 50μs) (Lightning impulse withstand voltage)kV125–
    누설 거리 (Leakage distance)mm770 ±40–

  • PAD 변압기용 부싱 & 부싱웰

    제품사진

    제품개요

    PAD변압기 2차 부싱 연결단자 및 1차 적용 접속재에 결합이 용이하도록 설치하는데 사용됩니다

    특징

    • 지중선로 변압기의 접속 처리에 사용
    • 우수한 체결 기능
    • 뛰어난 내구성 및 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위부싱 (Bushing)부싱 웰 (Bushing well)
    정격 전압 (Rated voltage)V40025,800
    최대 전압 (상-지) Voltage(Max) Phase-groundkV–15.2
    최대 전압 (상-상) Voltage(Max) Phase-phasekV–26
    뇌충격 내전압 (Lightning impulse withstand voltage)kV30125
    상용주파 내전압 (1분) Power frequency withstand voltage (1 min)kV1040
    직류 내전압 (15분) Direct current withstand voltage (15 min)kV–78
    부분 방전 (Partial Discharge)pC–3

개폐기 카탈로그 살펴보기

  • SF6 가스 및 dry air 절연 개폐장치 (큐비클 타입)

    제품사진

    제품개요

    큐비클 타입 가스절연 개폐장치는 변전소의 배전계통 운영에 적합하도록 설계되었습니다.
    제어장치와 시스템의 신뢰도가 높아 일반 수용가의 설비 네트워크와 산업, 공공기관의 변전 설비 운용에 적합합니다.
    모든 접점부 즉, 차단부, 단로부, 접지부의 연결은 탱크 내에서 이루어지며 절연 성능 및 내구성이 우수합니다.

    특징

    • 확실한 안정성
    • 설치 및 운전의 간편화
    • 용이한 보수점검
    • 완전연산형 디지털계전기 및 보호기능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위SF6 가스식Dry-Air Type
    정격 전압 (Rated voltage)kV25.825.8
    정격 단시간 내전류 (Rated short time withstand current)(kA/1초, RMS)2525
    정격 전류 (Rated current)A모선(Busbar): 2,000 배전(Feeder): 630모선(Busbar): 2,000 배전(Feeder): 630
    상용주파 내전압 (Power frequency withstand voltage)kV7060
    충격 내전압 (Impulse withstand voltage)kV150150
    정격 차단 전류 (Rated interrupting current)kA2525
    표준 동작 의무 (Standard operation obligation)–O-0.3초-CO-15초-COO-0.3초-CO-15초-CO
    보호 등급 (Protection degree)–IP65 / IP4XIP65 / IP4X
    기계적 내구성 (Mechanical endurance)회 (times)10,00010,000
    적용 규격 (Applied Standard)–IEC 62271-100, KEPCO 표준IEC 62271-100, KEPCO 표준

  • SF6 가스 절연 부하개폐기 (지상설치형)

    제품사진

    제품개요

    절연 및 소호 성능이 우수한 SF6 가스를 이용한 개폐장치로서 배전선로에 설치되어
    선로 분기 및 구분용으로 사용되고 수동, 자동 및 원방 조작이 가능합니다.

    절연 및 소호 성능이 우수한 SF6 가스를 이용한 개폐장치로서 배전선로에 설치되어 선로 분기 및 구분용으로
    사용되고 수동, 자동 및 원방 조작이 가능합니다.

    특징

    • 무보수형 설치 용이
    • 소량 경량화로 설치 용이
    • 선로 전압 및 전류 계측 가능 (선택사양)
    • 안전장치구비 (전기적 압력전하 잠금장치, 안전잠금장치, 압력게이지)

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위값 (Value)
    정격 전압 (Rated voltage)kV15 / 24 (25.8) / 35 (40.5)
    정격 전류 (Rated current)A600
    정격 단시간 내전류 (Rated short time withstand current)kA, RMS12.5
    정격 단락 투입전류 (Rated short circuit making current)kA, peak32.5
    상용주파 내전압 (Power frequency withstand voltage)kV50 / 60 / 95
    충격 내전압 (Impulse withstand voltage)kV125 / 125 / 195
    정격 부하 개폐 성능 (Rated load switching performance)회 (times)200
    기계적 내구성 (Mechanical endurance)회 (times)5,000
    중량 (자동형 / 수동형) (Weight, Automatic / Manual)kg450 / 320
    적용 규격 (Applied Standard)–IEC 62271-103, KEPCO 표준

  • SF6 가스 절연 부하개폐기 (가공용)

    제품사진

    제품개요

    절연 및 소호 성능이 우수한 SF6 가스를 이용한 개폐기로써 배전선로에 설치되어 선로 분기 및 구분용으로 사용되며,
    RTU를 통하여 현장 또는 원방에 정보 제공 및 원격제어가 가능한 장치입니다.

    절연 및 소호 성능이 우수한 SF6 가스를 이용한 개폐기로써 배전선로에 설치되어 선로 분기 및 구분용으로 사용되며, RTU를 통하여 현장 또는 원방에 정보 제공 및 원격제어가 가능한 장치입니다.

    특징

    • 무보수 소형 경량화 실현(본체 중량 130KG으로 운반 설치 용이)
    • 안전장치구비 (전기적 압력저하 잠금 장치, 고압가스 배출 방압변, 안전 잠금 장치)
    • SF6 가스 압력 1.4psi.g에서도 절연 및 차단 성능 보유
    • 배전자동화 적용 가능(RTU 및 모뎀을 통한 원격운전 가능)
    • 선로전압 및 전류계측 가능(전압 : A, B, C, R, S, T, 전류: A, B, C, N)

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위값 (Value)
    정격 전압 (Rated voltage)kV12 (최대 15) / 24 (최대 27) / 36 (최대 38)
    정격 전류 (Rated current)A400 / 630 / 800
    정격 단시간 내전류 (Rated short time withstand current)kA, RMS12.5 / 16 / 20
    정격 단락 투입 전류 (Rated short circuit making current)kA, peak32.5 / 40.5
    상용주파 내전압 (Power frequency withstand voltage)kV50 / 60 / 70
    충격 내전압 (Impulse withstand voltage)kV125 / 150 / 170
    조작 방식 (Manual / Automatic)–Manual / Automatic
    기계적 내구성 (Mechanical endurance)회 (times)5,000
    중량 (Weight)kg130, 145
    적용 규격 (Applied Standard)–IEC 60265-1, IEC 62271-103, KEPCO 표준

  • ECO 개폐기

    제품사진

    제품개요

    Eco-부하 개폐기(가공용)는 절연 및 소호 성능이 우수한 에폭시 및 진공차단방식을 이용한 개폐기로써 배전선로에 설치되어
    선로 분기 및 구분용으로 사용되며, RTU를 통하여 현장 또는 원방에 각종 정보 제공 및 원격제어가 가능한 장치입니다.

    Eco-부하 개폐기(가공용)는 절연 및 소호 성능이 우수한 에폭시 및 진공차단방식을 이용한 개폐기로써 배전선로에 설치되어 선로 분기 및 구분용으로 사용되며, RTU를 통하여 현장 또는 원방에 각종 정보 제공 및 원격제어가 가능한 장치입니다.

    특징

    • Polymer 절연 및 진공차단방식의 친환경 소재
    • VI방식 및 간단한 조작기구의 설계로 소형 경량화를 구현
    • 배전자동화 적용 가능(RTU 및 모뎀을 통한 원격운전 가능)
    • 선로전압 및 전류계측 가능(전압 : A, B, C, R, S, T, 전류: A, B, C, N)

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위값 (Value)
    정격 전압 (Rated voltage)kV12 (최대 15) / 24 (최대 27)
    정격 부하 차단 전류 (Rated active load interrupting current)A400 / 630
    정격 단시간 전류 (Rated short-time current)kA, RMS12.5
    정격 단락 투입 전류 (Rated short circuit making current)kA, peak32.5
    정격 상용주파 내전압 (Rated power frequency withstand voltage)kV50 / 60
    충격 내전압 (Impulse withstand voltage)kV125 / 150
    조작 방식 (Manual / Automatic)–Manual / Automatic
    기계적 내구성 (Mechanical endurance)회 (times)5,000
    중량 (Weight)kg110
    적용 규격 (Applied Standard)–IEC 62271-103, KEPCO 표준

  • SF6 가스 절연 고장구간 자동개폐기 (섹셔널라이저)

    제품사진

    제품개요

    22.9 ㎸-y 배전선로에서 변전소 CB 또는 리클로저 부하 측으로 부하용량 8,000 ㎸A
    (단, 특수부하 4,000㎸A) 이하인 지점에 적용하여 정격차단전류 미만의 고장전류를 스스로 차단하며
    정격 차단전류 이상의 고장전류는 후비보호장치(CB 또는 리클로저)와 협조함으로써
    자동적으로 선로를 분리하여 고장 파급을 최소화 합니다.

    22.9 ㎸-y 배전선로에서 변전소 CB 또는
    리클로저 부하 측으로 부하용량 8,000 ㎸A
    (단, 특수부하 4,000㎸A) 이하인 지점에 적용하여
    정격차단전류 미만의 고장전류를 스스로 차단하며
    정격 차단전류 이상의 고장전류는
    후비보호장치(CB 또는 리클로저)와 협조함으로써
    자동적으로 선로를 분리하여 고장 파급을 최소화 합니다.

    특징

    • Trip-free 기능, 과부하 보호, 축세 트립 기능
    • 돌입전류에 의한 오동작 방지, 과전류 LOCK기능
    • 차단기능구비(900A)
    • Microprocessor-based controller

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위값 (Value)
    정격 전압 (Rated voltage)kV12 (최대 15) / 24 (최대 27) / 36 (최대 38)
    정격 전류 (Rated current)A400 / 630
    상용주파 내전압 (Power frequency withstand voltage)kV50 / 60 / 70
    충격 내전압 (Impulse withstand voltage)kV125 / 150 / 170
    정격 단시간 내전류 (Rated short time withstand current)kA, RMS10 / 12.5 / 16
    정격 단락 투입 전류 (Rated short circuit making current)kA, peak26 / 32.5 / 40
    최소 동작 전류 (Minimum running current)A (상, Phase)50, 70, 100, 140, 200, 300, 400A (차단, Block)
    최소 동작 전류 (Minimum running current)A (접지, Ground)25, 35, 50, 70, 100, 150, 200A (바이패스, By Pass)
    정격 단락 차단 전류 (Rated short circuit breaking current)A900
    적용 규격 (Applied Standard)–IEEE Std 37.63 / IEC 60265-1, KEPCO 표준

  • SF6 가스 절연 진공차단 리클로저

    제품사진

    제품개요

    25.8kV 배전선로에 설치되어 고장전류를 차단함으로써 선로의 안전성을 향상시키며
    ANSI C37.60, IEC 62271-111규격을 만족하도록 설계 제작되었습니다.

    25.8kV 배전선로에 설치되어 고장전류를 차단함으로써 선로의 안전성을 향상시키며
    ANSI C37.60, IEC 62271-111규격을 만족하도록 설계 제작되었습니다.

    특징

    • 자체 진단 기능 구비
    • 시간·전류 특성(T-C CURVE) 변경 가능
    • Sequence 동작시험 기능 (트립, 재폐로 동작에 대한 정상 동작 여부 확인)
    • 운전정보 저장기능 (고장정보, 동작이력, 부하전류, 고장전류 파일 저장 기능)
    • 배전자동화 시스템 연계 가능 (상태정보, 제어신호, 정정신호, 계측정보)
    • 노트북 PC를 이용한 Data logging 및 Setup 가능

    정격사양

    사양단위값 (Value)
    정격 전압 (Rated voltage)kV12 (최대 15) / 24 (최대 27) / 36 (최대 38)
    정격 전류 (Rated current)A400 / 630 / 800
    정격 단락 투입 전류 (Rated short circuit making current)kA, peak32.5 / 40
    최소 동작 전류 (Minimum running current)A (상, Phase)10–1600A (단계: 1A)
    최소 동작 전류 (Minimum running current)A (접지, Ground)2–1600A (단계: 1A)
    정격 단락 차단 전류 (Rated short circuit breaking current)kA12.5 / 16
    상용주파 내전압 (Power frequency withstand voltage)kV50 / 60 / 70
    충격 내전압 (Impulse withstand voltage)kV125 / 150 / 170 (200)
    조작 방식 (Manual / Automatic)–자기 구동장치 (Magnetic Actuator)
    기계적 내구성 (Mechanical endurance)회 (times)5,000 / 10,000
    중량 (Weight)kg160 / 160 / 300
    적용 규격 (Applied Standard)–ANSI C37.60, IEC 62271-111, KEPCO 표준

  • 에폭시 몰드 절연 진공차단 리클로저

    PRODUCTS

    APPLICATION

    25.8㎸배선전로에 설치되어 고장전류를 차단함으로써 선로의 안정성을 향상시키며
    IEC 62271-111의 규격을 만족하도록 설계 제작되었습니다.

    특징

    • 자체 진단 기능 구비
    • 시간·전류 특성(T-C Curve) 변경 가능
    • Sequence 동작시험 기능 (트립, 재폐로 동작에 대한 정상 동작 여부 확인)
    • 운전정보 저장기능 (고장정보, 동작이력, 부하전류, 고장전류 파일 저장 기능)
    • 배전자동화 시스템 연계 가능 (상태정보, 제어신호, 정정신호, 계측정보)
    • 노트북 PC를 이용한 Data logging 및 Setup 가능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위값 (Value)
    정격 전압 (Rated voltage)kV12 (최대 15) / 24 (최대 27) / 36 (최대 38)
    정격 전류 (Rated current)A400 / 630 / 800
    상용주파 내전압 (Power frequency withstand voltage)kV50 / 60 / 70
    충격 내전압 (Impulse withstand voltage)kV125 / 150 / 70
    정격 단락 차단 전류 (Rated short circuit breaking current)kA12.5 / 16
    정격 단락 투입 전류 (Rated short circuit making current)kA, peak32.5 / 40
    최소 동작 전류 (Minimum running current)A (상, Phase)10–1600A (단계: 1A)
    최소 동작 전류 (Minimum running current)A (접지, Ground)2–1600A (단계: 1A)
    조작 방식 (Manual / Automatic)–자기 구동장치 (Magnetic Actuator)
    기계적 내구성 (Mechanical endurance)회 (time)5,000 / 10,000
    중량 (Weight)kg190 / 190 / 280
    적용 규격 (Applied Standard)–ANSI C37.60, IEC 62271-111

  • 폴리머 개폐기 부싱

    제품사진

    제품개요

    개폐기 부싱은 배전 선로와 개폐기 간의 도선을 연결시켜 부싱 내부의 도체를 외함으로부터
    전기적으로 절연하는 기능을 합니다.

    개폐기 부싱은 배전 선로와 개폐기 간의
    도선을 연결시켜 부싱 내부의 도체를 외함으로부터
    전기적으로 절연하는 기능을 합니다.

    특징

    • 개폐기와 옥외용 전력기기에 설치 가능
    • 우수한 절연성 및 기계적 특성
    • 옥외 환경에서도 우수한 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위17.52736
    정격 전압 (Rated voltage)kV17.52736
    정격 정상 전류 (Rated normal current)A≤630≤630≤630
    상용주파 내전압 (건조, Power frequency withstand voltage – Dry)kV506080
    상용주파 내전압 (주수, Power frequency withstand voltage – Wet)kV385070
    뇌충격 섬락 전압 (Lightning impulse flashover voltage)kV125150180
    누설 거리 (Leakage distance)mm7709101320
    아크 거리 (Arcing distance)mm310360490
    부분 방전 (PD, 1.5 Um /√3)pC≤10≤10≤10
    난연 등급 (Flammability grade, UL 94)–V-0V-0V-0

송배전 카탈로그 살펴보기

  • 폴리머 현수애자

    제품사진

    제품개요

    가공 배전선로에 사용되며 전주 경간에서 전선을 절연지지하는 제품으로,
    자기제 애자에 비해 전기적인 특성이 양호하고 신뢰성이 높습니다.

    가공 배전선로에 사용되며 전주 경간에서 전선을 절연지지하는 제품으로, 자기제 애자에 비해 전기적인 특성이 양호하고 신뢰성이 높습니다.

    특징

    • 경량에 따른 편리한 시공
    • 기계적 강도 우수
    • 오손환경에서도 우수한 절연기능
    • 폴리머 재질의 고발수성

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위36kV (A)25kV (B)15kV (C)
    상용주파 섬락 전압 (건조, Power frequency flashover voltage – Dry)kV14513095
    상용주파 섬락 전압 (주수, Power frequency flashover voltage – Wet)kV13011070
    뇌충격 섬락 전압 (양극, 1.2×50μs, Positive)kV230175155
    뇌충격 섬락 전압 (음극, 1.2×50μs, Negative)kV253212175
    규정 인장 하중 (SML, Specified mechanical load)kN707070
    섹션 길이 (Section length)mm525±25430±20330±15
    누설 거리 (Leakage distance)mm760580425
    건조 섬락 거리 (Dry arcing distance)mm320280210

  • 폴리머 라인포스트애자

    제품사진

    제품개요

    가공 배전선로의 직선구간에서 전주와 전선을 절연 연결하는 상부절연의 Tie-top애자입니다.

    가공 배전선로의 직선구간에서 전주와 전선을
    절연 연결하는 상부절연의 Tie-top애자입니다.

    특징

    • 발수성 및 내오존성 우수
    • 우수한 기계적 강도로 인한 안전성
    • 경량에 따른 편리한 시공
    • 탁월한 차폐 기능
    • 특별한 절연 실리콘 사용

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    상용주파 내전압 (건조, Power frequency withstand voltage – Dry)kV110
    상용주파 내전압 (주수, Power frequency withstand voltage – Wet)kV85
    뇌충격 섬락 전압 (양극, 1.2×50μs, Positive)kV166
    뇌충격 섬락 전압 (음극, 1.2×50μs, Negative)kV189
    굽힘 파괴 하중 (SCL, Specified cantilever load)kN12
    규정 인장 하중 (SML, Specified mechanical load)kN12
    누설 거리 (Leakage distance)mm712
    건조 섬락 거리 (Dry arcing distance)mm264

  • 폴리머 결합애자

    제품사진

    제품개요

    염진해 오손지역에서 특고압 컷아우트스위치 또는 피뢰기의 절연성능을 보강하기 위해 사용되는 폴리머 재질의 애자입니다.

    특징

    • COS 및 피뢰기의 절연성능 보강
    • 경량에 따른 편리한 시공
    • 기계적 강도 우수
    • 오손환경에서도 우수한 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    오손 내전압 (Pollution-withstand voltage, ESDD 3.5 g/m²)kV최소 7
    상용주파 내전압 (건조 1분, Power frequency withstand voltage dry 1min)kV42
    뇌충격 내전압 (Lightning impulse withstand voltage, 1.2×50μs)kV125
    굽힘 파괴 하중 (SCL)kN9.8
    규정 인장 하중 (SML)kN9.8
    누설 거리 (Leakage distance)mm최소 420

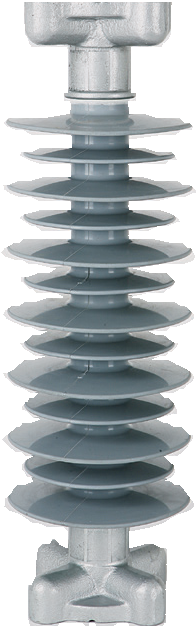

  • 폴리머 부스 지지애자

    제품사진

    제품개요

    배전반 부스를 지지 해주고 절연 성능 유지해주는 애자입니다.

    특징

    • 경량에 따른 편리한 시공
    • 높은 발수성
    • 오손환경에서도 우수한 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위PIH64₄PIG20B₄
    항목 (Item)–PIH64₄PIG20B₄
    정격 전압 / 공칭 전압 (Nominal voltage / Rated voltage)kV6.6 / 7.222 / 24
    상용주파 섬락 전압 (주수, Power frequency flashover voltage – Wet)kV2250
    뇌충격 섬락 전압 (Lightning impulse flashover voltage)kV70150
    누설 거리 (Leakage distance)mm7701320

  • 케이블 변압기 로드형 엘보접속재

    제품사진

    제품개요

    23kV 지중배전선로의 케이블과 지중용 변압기의 접속 처리에 사용됩니다.

    특징

    • 지중선로의 케이블과 지중용 개폐기 및 변압기 접속 처리에 사용
    • Cu·Al 케이블용 공사에 따라 적용 가능
    • 전계분포를 위한 설계
    • 탁월한 차폐 기능
    • 특별한 절연구조 사용

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    정격 전압 (Rated voltage)kV25.8
    최대 전압 – 상-지 (Maximum voltage – Phase-Ground)kV15.2
    최대 전압 – 상-상 (Maximum voltage – Phase-Phase)kV26
    뇌충격 내전압 (1.2×50μs, Lightning impulse withstand voltage)kV125
    상용주파 내전압 (1분, Power frequency withstand voltage)kV40
    직류 내전압 (15분, Direct current withstand voltage)kV78
    단시간 내전류 – 0.17초 (Short time withstand current – 0.17 seconds)A10,000
    단시간 내전류 – 3초 (Short time withstand current – 3 seconds)A3,500
    부분 방전 (Partial discharge)pC최대 3

  • 케이블 개폐기 데드형 엘보우 접속재

    제품사진

    제품개요

    23kV 지중배전선로의 케이블과 지중용 개폐기의 접속처리에 사용됩니다.

    특징

    • 지중선로의 케이블과 지중용 개폐기 접속 처리에 사용
    • Cu·Al 케이블용 공사에 따라 적용 가능
    • 전계분포를 위한 설계
    • 탁월한 차폐 기능
    • 특별한 절연고무 사용

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    정격 전압 (Rated voltage)kV25.8
    최대 전압 (Maximum voltage) – 상-지 (Phase-ground)kV15.2
    최대 전압 (Maximum voltage) – 상-상 (Phase-phase)kV26.3
    뇌충격 내전압 (Lightning impulse withstand voltage, 1.2×50μs)kV125
    상용주파 내전압 (Power frequency withstand voltage, 1 min)kV40
    직류 내전압 (Direct current withstand voltage, 15 min)kV78
    단시간 내전류 (Short time withstand current) – 0.17초A25,000
    단시간 내전류 (Short time withstand current) – 3초A10,000
    부분 방전 (Partial discharge)pC최대 3

  • 케이블 종단접속재

    제품사진

    제품개요

    23kV 지중배전선로의 동심중성선 전력케이블의 단말접속처리에 사용됩니다.

    특

    • 23kV 지중배전선로의 동심중성선 알루미늄 전력케이블의 단말 및 접속 접속처리에 사용
    • Cu·Al 케이블용 공사에 따라 적용 가능
    • 전계분포를 위한 설계
    • 탁월한 차폐 기능
    • 특별한 절연고무 사용

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    정격 전압 (Rated voltage)kV23
    뇌충격 내전압 (Lightning impulse withstand voltage, 1.2×50μs)kV150
    상용주파 내전압 (1분, Power frequency withstand voltage)kV65
    직류 내전압 (15분, Direct current withstand voltage)kV100
    부분 방전 (Partial discharge)pC최대 3

  • 케이블 직선접속재

    제품사진

    제품개요

    23kV 지중배전선로의 동심중성선 전력케이블의 직선접속처리에 사용됩니다.

    특징

    • 23kV 지중배전선로의 동심중성선 알루미늄 전력케이블의 단말 및 직선접속처리에 사용
    • Cu·Al 케이블용 공사에 따라 적용 가능
    • 전계분포를 위한 설계
    • 탁월한 차폐 기능
    • 특별한 절연고무 사용

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    정격 전압 (Rated voltage)kV23
    뇌충격 내전압 (Lightning impulse withstand voltage, 1.2×50μs)kV150
    상용주파 내전압 (1분, Power frequency withstand voltage)kV52
    직류 내전압 (15분, Direct current withstand voltage)kV100
    부분 방전 (Partial discharge)pC최대 3

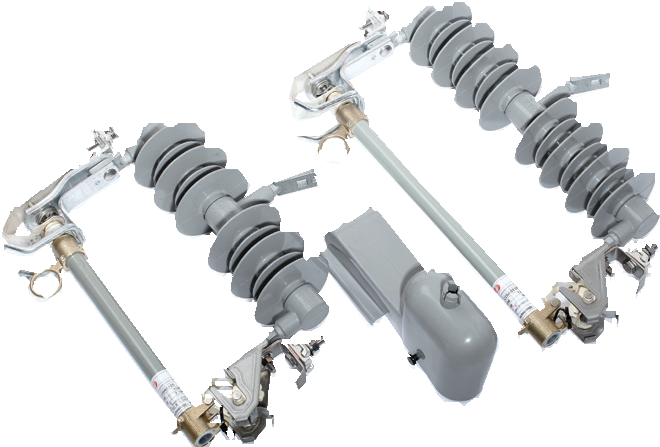

  • 폴리머 컷아웃 스위치

    제품사진

    제품개요

    주상변압기 및 2차 회로 보호, 또는 회로 점검 및 수리에 사용하는 개폐스위치입니다.

    특징

    • 우수한 내오손성으로 조염해 지역 사용
    • 내충격성 우수
    • 폴리머 재질의 고발수성
    • 경량으로 시공 편리
    • 125BIL, 150BIL 2-Type

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위125BIL type150BIL type
    정격 전압 (Rated voltage)kV25.825.8
    최대 설계 전압 (Maximum design voltage)kV2727
    정격 전류 (Rated current)A100100
    정격 차단 전류 (Rated breaking current)kA대칭(Sym) 7.1 / 비대칭(Asym) 10대칭(Sym) 8 / 비대칭(Asym) 12
    상용주파 내전압 (건조, Power frequency withstand voltage Dry)kV4270
    상용주파 내전압 (주수, Power frequency withstand voltage Wet)kV3660
    뇌충격 내전압 (Lightning impulse withstand voltage, 1.2×50μs)kV125150
    누설 거리 (Leakage distance)mm400645

  • 폴리머 피뢰기

    제품사진

    제품개요

    가공 배전선로에 낙뢰 및 이상전압 침입 시 후단 설비를 보호하며
    회로 개폐에 의한 과전압을 제한하여 속류를 차단하는 기기입니다.

    가공 배전선로에 낙뢰 및 이상전압 침입 시 후단 설비를 보호하며 회로 개폐에 의한 과전압을 제한하여
    속류를 차단하는 기기입니다.

    특징

    • 일체형 사출의 완벽한 습기 차단
    • 최적의 구조 및 우수한 내구력
    • 내충격성 우수
    • 소형 경량화
    • Meidensha 소재 적용으로 높은 안전성

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    정격 전압 (Rated voltage)kV18
    최대 연속 운전 전압 (MCOV, Max. continuous operating voltage)kV15.3
    공칭 방전 전류 (Nominal discharge current)A2,500 / 5,000
    기준 전압 (Reference voltage)kV최소 22.9
    잔류 전압 – 급준파 전압 (Residual voltage – Steep voltage)kV66
    잔류 전압 – 뇌충격 전압 (Residual voltage – Lightning impulse voltage)kV60
    부분 방전 (Partial discharge)pC최대 10
    누설 거리 (Leakage distance)mm최소 645

  • 리드선 부착형 폴리머 피뢰기

    제품사진

    제품개요

    가공 배전선로에 낙뢰 및 이상전압 침입 시 후단 설비를 보호하며
    또한 회로 개폐에 의한 과전압을 제한하여 속류를 차단합니다.
    폴리머 피뢰기에 리드선을 연결한 구조입니다.

    가공 배전선로에 낙뢰 및 이상전압 침입 시
    후단 설비를 보호하며 또한 회로 개폐에 의한
    과전압을 제한하여 속류를 차단합니다.
    폴리머 피뢰기에 리드선을 연결한 구조입니다.

    특징

    • 낙뢰 및 서지로부터 LP애자 파손 방지
    • 일체형 사출의 완벽한 습기 차단
    • 최적의 구조 및 우수한 내구력
    • 내충격성 우수
    • 소형 경량화
    • Meidensha 소재 적용으로 높은 안전성

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    정격 전압 (Rated voltage)kV18
    최대 연속 운전 전압 (MCOV, Max. continuous operating voltage)kV15.3
    공칭 방전 전류 (Nominal discharge current)A2,500 / 5,000
    기준 전압 (Reference voltage)kV최소 22.9
    잔류 전압 – 급준파 전압 (Residual voltage – Steep voltage)kV66
    잔류 전압 – 뇌충격 전압 (Residual voltage – Lightning impulse voltage)kV60
    부분 방전 (Partial discharge)pC최대 10
    누설 거리 (Leakage distance)mm최소 645

  • 폴리머 에어갭 피뢰기

    제품사진

    제품개요

    낙뢰 및 서지로부터 절연전선 섬락단선 및 LP애자 파손을 방지합니다.

    특징

    • 낙뢰 및 서지로부터 LP애자 파손 방지
    • 일체형 사출의 완벽한 습기 차단
    • 최적의 구조 및 우수한 내구력
    • 내충격성 우수
    • 소형 경량화
    • Meidensha 소재 적용으로 높은 안전성

    정격사양

    사양단위특성 (Characteristics)
    정격 전압 (Rated voltage)kV18
    공칭 방전 전류 (Nominal discharge current)kA2.5
    잔류 전압 (Residual voltage)kV최대 55
    상용주파 내전압 (건조, Power frequency withstand voltage – Dry)kV42 (1분)
    상용주파 내전압 (주수, Power frequency withstand voltage – Wet)kV36 (10초)
    뇌충격 섬락 전압 (양극, Lightning impulse flashover voltage – Pos)kV95–150
    뇌충격 섬락 전압 (음극, Lightning impulse flashover voltage – Neg)kV105–160
    부분 방전 (Partial discharge)pC최대 10

철도 애자 카탈로그 살펴보기

  • 전차선로용 현수애자 (T-S)

    제품사진

    제품개요

    69kV 전차선로 구분 및 급전선 현수용으로 사용되며, 우수한 절연성 및 기계적 특성을 가지고 있습니다.

    특징

    • 25kV 고속철도 전차선로의 Al 급전선의 지지를 위해 사용하는 고분자 애자
    • 우수한 절연성 및 기계적 특성
    • 폴리머 재질 고발수성
    • 경량에 따른 편리한 시공
    • 오손환경에서도 우수한 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위T-S 1호T-S 2호&3호
    취부 길이 (Section length)mm750 ±5760 ±5
    누설 거리 (Leakage distance)mm최소 1,725최소 1,725
    건조 섬락 거리 (Dry arcing distance)mm최소 570최소 570
    규정 인장 하중 (SML, Specified mechanical load)kN137.2137.2
    인장 내하중 (RTL, Rated tensile load)kN68.668.6
    비틀림 하중 (1분, Torsion load)N·m5050
    상용주파 내전압 (건조, Power frequency withstand voltage dry)kV230230
    상용주파 내전압 (주수, Power frequency withstand voltage wet)kV185185
    뇌충격 섬락 전압 (양극, 1.2×50μs Positive)kV380380
    뇌충격 섬락 전압 (음극, 1.2×50μs Negative)kV380380

  • 고속철도용 현수애자 (T-SX)

    제품사진

    제품개요

    25kV 고속철도 전차선로의 구분 및 급전선 현수용으로 사용되며, 우수한 절연성 및 기계적 특성을 가지고 있습니다.

    CHARACTERISTIC

    • 25kV 고속철도 전차선로의 AT 급전선의 지지를 위해 사용하는 고분자 현수애자
    • 우수한 절연성 및 기계적 특성
    • 폴리머 재질 고발수성
    • 경량에 따른 편리한 시공
    • 오손환경에서도 우수한 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    누설 거리 (Leakage distance)mm최소 1,300
    규정 인장 하중 (SML, Specified mechanical load)kN110
    인장 내하중 (RTL, Rated tensile load)kN55 (10초)
    상용주파 내전압 (주수, Power-frequency withstand voltage wet)kV95
    뇌충격 내전압 (Lightning impulse withstand voltage, 1.2×50μs)kV250
    전파장애 전압 (Radio interference voltage)r.m.s kV27.5
    전파장애 전압 (Radio interference voltage)μV @ 1000kHz10

  • 전차선로용 장간애자 (T-M, T-MS)

    제품사진

    제품개요

    25kV 전차선로의 가동브래키트에 사용되며, 우수한 절연성 및 기계적 특성을 가지고 있습니다.

    특징

    • 25kV 고속철도 전차선로의 AT 급전선의 지지를 위해 사용하는 고분자 애자
    • 우수한 절연성 및 기계적 특성
    • 폴리머 재질 고발수성
    • 경량에 따른 편리한 시공
    • 오손환경에서도 우수한 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양 / T-M

    사양단위특성 (Characteristics)
    누설 거리 (Leakage distance)mmA-B: 최소 1,250 / C-D: 최소 230
    굽힘 파괴 하중 (SCL, Specified cantilever load)N·m최소 3,430
    인장 내하중 (RTL, Rated tensile load)N58,800
    상용주파 섬락 전압 (건조, Power frequency flashover voltage dry)kVA-B: 최소 230 / C-D: 최소 70
    상용주파 섬락 전압 (주수, Power frequency flashover voltage wet)kVA-B: 최소 180 / C-D: 최소 50
    뇌충격 섬락 전압 (Lightning impulse flashover voltage, 1.2×50μs)kVA-B: 최소 380 / C-D: 최소 100
    전파장해 전압 (Radio interference voltage)r.m.s kV2

    정격사양 / T-MS

    사양단위특성 (Characteristics)
    누설 거리 (Leakage distance)mm최소 1,250
    굽힘 파괴 하중 (SCL, Specified cantilever load)N·m최소 3,430
    인장 내하중 (RTL, Rated tensile load)N58,800
    상용주파 섬락 전압 (건조, Power frequency flashover voltage dry)kV최소 230
    상용주파 섬락 전압 (주수, Power frequency flashover voltage wet)kV최소 180
    뇌충격 섬락 전압 (Lightning impulse flashover voltage, 1.2×50μs)kV최소 380
    전파장애 전압 (Radio interference voltage)r.m.s kV25
    전파장애 전압 (Radio interference voltage)μV @ 1000kHz10

  • 고속철도용 장간애자 (T-MX)

    제품사진

    제품개요

    25kV 전차선로의 가동브래키트에 사용되며, 우수한 절연성 및 기계적 특성을 가지고 있습니다.

    특징

    • 25kV 고속철도 전차선로의 가도브래킷에 사용하는 고분자 장간애자
    • 우수한 절연성 및 기계적 특성
    • 폴리머 재질 고발수성
    • 경량에 따른 편리한 시공
    • 오손환경에서도 우수한 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성 (Characteristics)
    누설 거리 (Leakage distance)mm최소 1,300
    굽힘 피괴 하중 (SCL, Specified cantilever load)N·m최소 4,000
    규정 기계 하중 (SML, Specified mechanical load)kN90
    인장 내하중 (RTL)kN45 (10초)
    상용주파 내전압 (주수, Power-frequency withstand voltage wet)kV95
    뇌충격 내전압 (Lightning impulse withstand voltage, 1.2×50μs)kV250
    전파장애 전압 (Radio interference voltage)kV27.5
    전파장애 전압 (Radio interference voltage)μV @ 1000kHz10

  • 전차선로용 인류애자 (N-A)

    제품사진

    제품개요

    25kV 전차선로의 인류 및 구분개소에 사용되며, 우수한 절연성 및 기계적 특성을 가지고 있습니다.

    특징

    • 25kV 전차선로의 인류 및 구분개소에 사용되는 고분자 인류애자
    • 우수한 절연성 및 기계적 특성
    • 폴리머 재질 고발수성
    • 경량에 따른 편리한 시공
    • 오손환경에서도 우수한 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위정격 (Rating)
    누설 거리 (Leakage distance)mmA·B: 최소 1,400 / C·D: 최소 240
    굽힘 파괴 하중 (SCL, Specified cantilever load)N최소 1,863
    인장 내하중 (RTL, Rated tensile load)N54,917
    상용주파 섬락 전압 (건조, Power frequency flashover voltage dry)kVA·B: 최소 250 / C·D: 최소 80
    상용주파 섬락 전압 (주수, Power frequency flashover voltage wet)kVA·B: 최소 200 / C·D: 최소 55
    뇌충격 내전압 (Lightning impulse withstand voltage, 1.2×50μs)kVA·B: 최소 400 / C·D: 최소 110

  • 고속철도용 지지애자 (NSP-40)

    제품사진

    제품개요

    철도 선로구간 (일반철도, 고속철도)의 지하구간, 터널, 가선교 등에 설치하여
    AT 급전선 및 도체를 지지하기 위해 사용되는 애자입니다.

    철도 선로구간 (일반철도, 고속철도)의 지하구간, 터널, 가선교 등에 설치하여 AT 급전선 및 도체를
    지지하기 위해 사용되는 애자입니다.

    특징

    • 25kV 고속철도 전차선로의 AT 급전선의 지지를 위해 사용하는 고분자 지지애자
    • 우수한 절연성 및 기계적 특성
    • 폴리머 재질 고발수성
    • 경량에 따른 편리한 시공
    • 오손환경에서도 우수한 절연성능

    정격사양

    사양단위특성 (Characteristics)
    누설 거리 (Leakage distance)mm최소 1,300
    굽힘 파괴 하중 (SCL, Specified cantilever load)N최소 5,000
    인장 내하중 (RTL, Rated tensile load)KN40
    상용주파 섬락 전압 (건조, Power-frequency flashover voltage dry)KN80
    상용주파 섬락 전압 (주수, Power-frequency flashover voltage wet)kV95
    뇌충격 내전압 (Lightning impulse withstand voltage, 1.2×50μs)kV250
    전파장애 전압 (Radio interference voltage)r.m.s kV27.5
    전파장애 전압 (Radio interference voltage)μV @ 1000kHz10

  • 고속철도용 지지애자 (NSP-50)

    제품사진

    제품개요

    철도 선로구간 (일반철도, 고속철도)의 지하구간, 터널, 가선교 등에 설치하여
    AT 급전선 및 도체를 지지하기 위해 사용되는 애자입니다.

    철도 선로구간 (일반철도, 고속철도)의 지하구간, 터널, 가선교 등에 설치하여 AT 급전선 및 도체를
    지지하기 위해 사용되는 애자입니다.

    특징

    • 25kV 고속철도 전차선로의 AT 급전선의 지지를 위해 사용하는 고분자 지지애자
    • 우수한 절연성 및 기계적 특성
    • 폴리머 재질 고발수성
    • 경량에 따른 편리한 시공
    • 오손환경에서도 우수한 절연성능

    아래 정격사양은 제품의 개선을 위해 사전 고지 없이 변경될 수 있습니다.

    고객의 발주 요청에 따라 사양을 맞춤설계 할 수 있습니다.

    아래 정격사양은 제품의 개선을 위해
    사전 고지 없이 변경될 수 있습니다.
    고객의 발주 요청에 따라 사양을
    맞춤설계 할 수 있습니다.

    정격사양

    사양단위특성
    누설 거리mm최소 1,100
    굽힘 파괴 하중 (SCL, Specified cantilever load)N최소 6,963
    인장 내하중 (RTL, Rated tensile load)N39,227
    전력 주파수 섬락 전압 (건조)kV200
    전력 주파수 섬락 전압 (주)kV150
    충격 내전압 (1.2×50μs)kV최소 320
    전파장애 전압 (Radio interference voltage)r.m.s kV25
    전파장애 전압 (Radio interference voltage)μV (1000kHz 기준)10
